- 閥門定位器

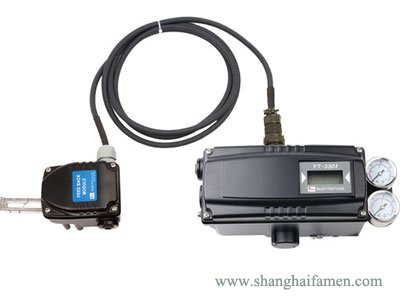

YT-3301遠傳型智能閥門定位器
發布時間：2011-07-06 瀏覽：次
YT-3301智能閥門定位器說明：
遠傳型智能閥門定位器YT-3301系列產品是通過接收控制器或控制系統發出的4~20mA電流信號來控制閥門開度的裝置。內置微處理器，可精確控制閥位，并可執行自動設定，PID控制，HART通訊等強有力的功能。
YTC系列 YT-3301智能型閥門定位器使用優點：
1.本體和位置傳感器相互分離安裝，容易維護，抗震性能強，可在高溫場合使用。
2.采用噴嘴擋板結構力矩馬達，加強了抗粉塵，水分，油污的能力。
3.產品外部裝有液晶屏（LCD），因此可以在現場直接確認定位器的狀態。
4.通過HART通訊，可以獲得閥門和定位器的各種情報。
5.可添加閥位輸出模塊，反饋閥門的開度。
6.可任意設定線性，快開，等百分比等流量特性。
7.通過產品上的按鈕可方便調整PID參數，也可設定16個點來實現特殊流量曲線。
8.具有優秀的防護功能(IP66)。
YT-3301L YT-3301R直行程和角行程智能閥門定位器參數：
|
項目/形式 |
YT-3301L |
YT-3301R |
|
輸入信號 |
4~20mA DC |
|
輸入壓力 |
0.14~0.7MPa（1.4~7bar） |
|
行程范圍 |
10~150mm |
0~90° |
|
阻抗 |
Max 450Ω @20mA DC |
|
氣源接口 |
PT（NPT）1/4 |
|
壓力表接口 |
PT（NPT）1/8 |
|
電源接口 |
PF1/2（G1/2） |
|
環境溫度 |
傳感器工作溫度 |
-40℃~120℃（-40~248‵F） |
|
本體工作溫度 |
-30℃~85℃（-22~185‵F） |
|
防爆溫度 |
-40℃~60℃(T5)/-40~40℃（T6） |
|
液晶工作溫度 |
-30℃~85℃（-22~185‵F） |
|
直線性 |
±0.5%F.S. |
|
滯后度 |
±0.5%F.S. |
|
靈敏度 |
±0.2%F.S. |
|
重復性 |
±0.3%F.S. |
|
空氣消耗量 |
小于2 LPM（sup=0.14MPa） |
|
流量系數 |
70LPM(sup=0.14MPa) |
|
輸出特性 |
快開、線性、等百分比、用戶自定義（16點） |
|
材質 |
壓鑄鋁 |
|
防護等級 |
IP66 |
|
防爆等級 |
Ex ia IIC T6/T5 |
|
重量 |
本體 |
2kg（4.4 lb） |
|
傳感器 |
0.6kg（1.3 lb） |
0.9g（2.0 lb） |

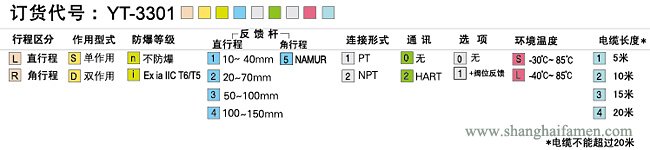

YT-3301智能閥門定位器型號規格：
