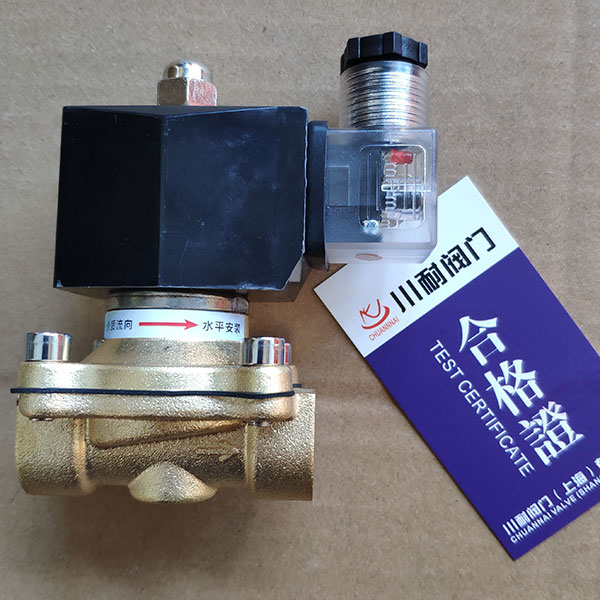

當前位置：首頁 > 產品中心 > 電磁閥 > 燃氣電磁閥 > 低壓燃氣黃銅電磁閥 防爆型低壓燃氣黃銅電磁閥 防爆型
低壓燃氣黃銅電磁閥工作原理：
低壓燃氣黃銅電磁閥線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，低壓燃氣黃銅電磁閥被控介質可流通。常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當?shù)蛪喝細恻S銅電磁閥通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。
低壓燃氣黃銅電磁閥型號規格：
公稱通徑 DN1.5-3mm
原理結構 直動活塞式
閥體材質 黃銅、SS304、SS316
密封材料 NBR、FKM、EPDM
環境溫度 -10℃～+60℃
流體溫度 C2組:-10℃～＋80℃
適用流體 氣體、液體
流體粘度 ≤22mm2/S
連接方式 內螺紋（國標、NPT）
安裝方式 水平安裝，線圈向上
防護等級 IP65
低壓燃氣防爆黃銅電磁閥選型標準：
代號 功能名稱 功能說明
231 換向型 通電：2流向→1，3關閉；斷電：2流向→3，1關閉
232 排氣型 通電：1流向→2，3關閉；斷電：2流向→3，1關閉

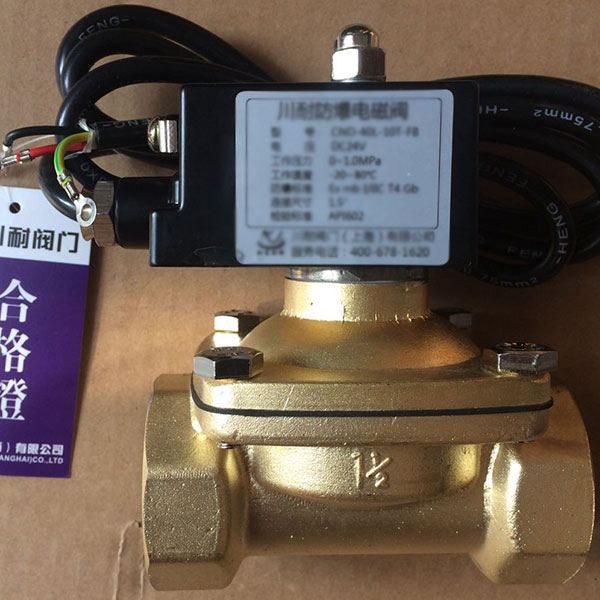

E 防爆型 防爆等級：ExmⅠ/ⅡT4
＊防爆型屬特制，批量時方可定制，具體請咨詢。
低壓燃氣黃銅電磁閥接線規格標準：
電源電壓 220V、110V、24V AC 50/60Hz
24V、12V DC
額定功率 普通型AC：22VA； DC：13W
防爆型AC：17VA； DC：20W
電壓公差 ±10%
電氣連接 普通型：標準接線盒
防爆型： M14＊1.5，1.5M導線
低壓燃氣黃銅電磁閥尺寸規格：
| 型號規格 | 接口G | 通徑[mm] | Kv值 |
最大工作 壓力［bar］
|
外形尺寸[mm] | |||
| AC | DC | A | B | C | ||||
| DN1.5A | G1/8、1/4 | 1.5 | 0.07 | 8 | 5 | 41 | 29 | 100 |
| DN2A | G1/8、1/4 | 2.0 | 0.14 | 6 | 5 | 41 | 29 | 100 |
| DN2.5A | G1/8、1/4 | 2.5 | 0.21 | 5 | 4 | 41 | 29 | 100 |
| DN3A | G1/8、1/4 | 3.0 | 0.23 | 4 | 3 | 41 | 29 | 100 |
低壓燃氣黃銅電磁閥的應用：
上海川耐生產的直動式燃氣電磁閥廣泛應用于環保設備、石化電力、機器制造、食品工業、實驗裝備、分析測量儀器、流體換向、控制氣缸、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、液壓系統等自動化控制系統和設備中。

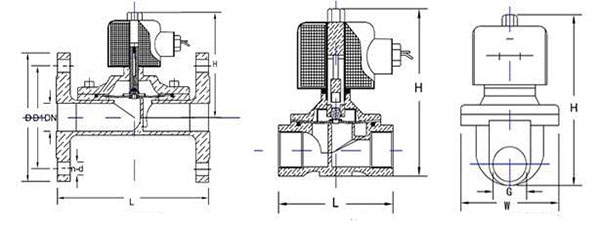

低壓燃氣黃銅電磁閥結構圖：
