當前位置：首頁 > 產品中心 > 電磁閥 > 高溫電磁閥 > 不銹鋼高溫電磁閥不銹鋼高溫電磁閥

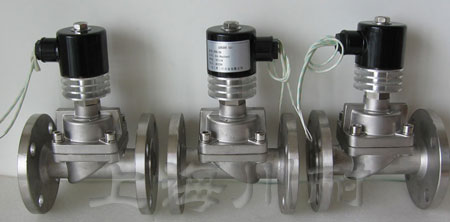

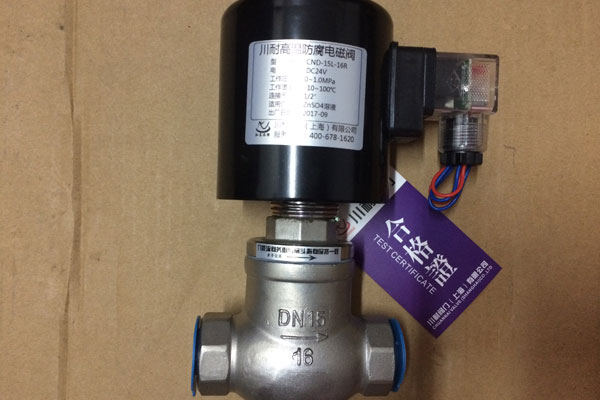

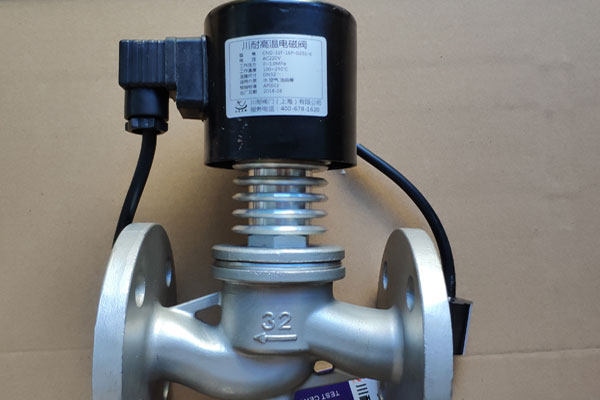

不銹鋼高溫電磁閥是高溫環境下自動控制系統中常見的流體控制元件，304 316 316L等不銹鋼材質高溫電磁閥采用先導閥、散熱器、活塞等組合形成的精密結構設計；通電時電磁閥打開，斷電時關閉；不銹鋼高溫電磁閥主要應用于對蒸汽、導熱油、飽和水、過飽和溶液等高溫介質在管路中的自動啟閉，以實現對管道或者設備的高集成自動控制。
不銹鋼高溫電磁閥的特點：
1、閥芯均為不銹鋼活塞，活塞環不會被介質卡死；
2、動密封性能高、壽命長；
3、活塞與金屬閥腔不產生直接摩擦，閥體安裝方向無限制；
4、專制線圈，并采用散熱的結構方式，不易燒毀；
5、長時間停止動作重新啟動，動作同樣靈敏；
6、最低啟動工作壓力0.2Mpa。
耐高溫不銹鋼電磁閥規格參數：
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 |
| 公稱壓力（Mpa） | 1.6 | |||||
| 工作壓差（Mpa） | 0.04~1.6 | |||||
| 工作介質 | 蒸汽、油（高溫氣體、液體） | |||||
| 介質溫度（℃） | -40~450 | |||||
| 環境溫度（℃） | -40~60 | |||||
| 環境溫度（℃） | 95±3% | |||||
| 額定電壓（V） | Ac220 | |||||
| 功率（VA） | 45 | |||||
| 絕緣等級 | H級 | |||||
| 工作頻率 | 連續 | |||||
| 額定流量系數（KV） | 5.4 | 9 | 15 | 18 | 28 | 40 |
不銹鋼高溫電磁閥尺寸標準：
| 連接螺紋 | 流量通徑mm | CV值 | 工作壓力范圍（Kgf/cm2) | 最大溫度℃ | 外行尺寸 | ||
| 導熱油 | 蒸汽 | 長×寬×高 | |||||
| 3/8” | 15 | 4.5 | 05 | 16 | 16 | 250 | 75×52×159 |
| 1/2” | 15 | 4.5 | 0.5 | 16 | 16 | 250 | 75×52×159 |
| 3/4” | 20 | 8.0 | 0.5 | 16 | 16 | 250 | 85×60×171 |
| 1” | 25 | 12 | 0.5 | 16 | 16 | 250 | 100×70×178 |
| 11/4” | 35 | 22 | 0.5 | 16 | 16 | 250 | 120×90×198 |
| 11/2” | 35 | 22 | 0.5 | 16 | 16 | 185 | 120×90×198 |
| 2” | 50 | 45 | 0.5 | 16 | 16 | 250 | 150×110×220 |
| 法蘭4孔 | 25 | 12 | 0.5 | 16 | 16 | 250 | 見下 |
| 32 | 22 | 0.5 | 16 | 16 | 250 | ||
| 40 | 22 | 0.5 | 16 | 16 | 250 | ||
| 50 | 45 | 0.5 | 16 | 16 | 250 | ||
| 流量通徑 | DN25 | DN32 | DN40 | DN50 | |
| 法蘭4孔 | 孔徑φ13.5孔距φ85 | 孔徑φ17.5孔距φ100 | 孔徑φ17.5孔距φ110 | 孔徑φ17.5孔距φ125 | |
| 外形尺寸mm | 長A | 134 | 160 | 160 | 200 |
| 寬B | 110 | 135 | 145 | 155 | |
| 高C | 215 | 230 | 235 | 250 | |
